Atenuator LC/UPC 3db (cod MIV1848) face parte din categoria Adaptori Fibră optică. Adaptorul optic aliniază doi conectori cap la cap, astfel încât lumina să treacă dintr-o fibră în alta cu pierdere mică.
Atenuator LC: datele din fișă
Datele declarate de producător pentru acest reper sunt: tip conector LC/UPC.
Detalii tehnice

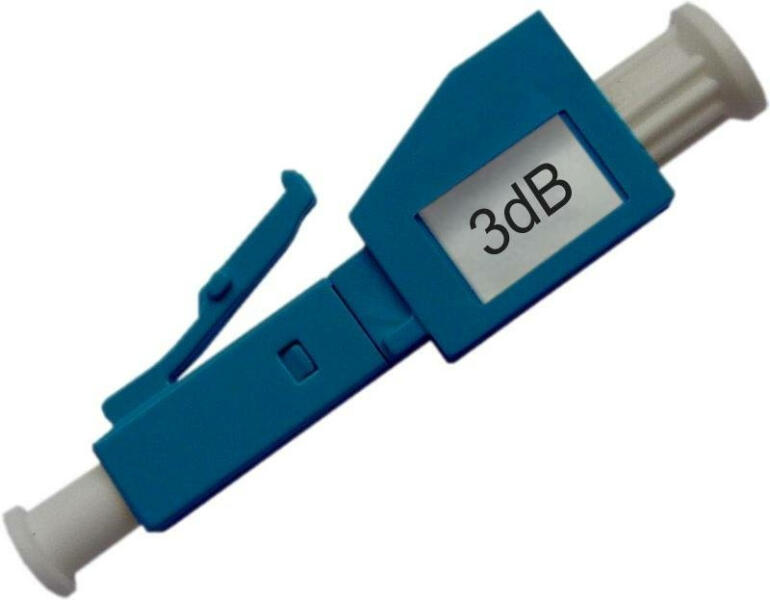

Atenuatorul optic LC/UPC de 3dB este un dispozitiv pasiv utilizat pentru a reduce puterea semnalului optic cu o valoare fixă, fără a altera forma undei sau calitatea datelor. Este utilizat în principal în situațiile în care semnalul emis de laser este prea puternic pentru receptor (ONT sau Media Convertor), prevenind astfel fenomenul de "saturare" care poate duce la erori de transmisie sau chiar la defectarea echipamentului.
Datorită designului de tip Build-out (Masculin-Feminin), acesta se instalează direct pe portul echipamentului sau pe cablul existent, fiind o soluție rapidă și extrem de eficientă pentru echilibrarea puterii optice.
Specificații Tehnice
Caracteristică
Detalii
Tip Conector
LC / UPC (Albastru)
Valoare Atenuare
3 dB
Tip Fibră
Single-Mode (SM) 9/125m
Lungime de Undă de Lucru
1310 nm și 1550 nm
Precizie Atenuare
$pm 0.5 ext dB$
Pierdere de Reflexie (RL)
$ge 50 ext dB$
Material Manșon
Ceramică Zirconia
Putere Maximă de Intrare
200 mW
Avantaje Principale
Stabilitate pe termen lung: Tehnologia "doped fiber" (fibră dopată) asigură o atenuare constantă, indiferent de variațiile de temperatură sau de timp.
Instalare Plug-and-Play: Nu necesită setări software sau unelte speciale; se conectează direct între patch-cord și echipament.
Dimensiuni Reduse: Designul compact permite utilizarea în panouri de distribuție (ODF) cu densitate mare de porturi, fără a încurca restul cablajului.
Precizie ridicată: Marja de eroare minimă garantează că nivelul semnalului va rămâne în parametrii optimi de funcționare ai receptorului.
Exemplu de utilizare
Dacă la intrarea unui receptor aveți o putere de $-15 ext dBm$, iar sensibilitatea optimă a acestuia este între $-18 ext dBm$ și $-25 ext dBm$, montarea acestui atenuator de 3dB va aduce semnalul exact la valoarea ideală de $-18 ext dBm$, eliminând riscul de erori de tip bit-error.
Unde se folosește Atenuator LC
Se montează în patchpanel, în cutia de joncțiune sau în priza optică, oriunde o legătură trebuie să poată fi desfăcută la intervenții.
Cum alegi Atenuator LC
Se alege după tipul conectorilor, după numărul de căi, simplex sau duplex, și după tipul fibrei; adaptoarele pentru multimod și cele pentru monomod nu se înlocuiesc între ele.
Standardul de referință pentru rețelele în care se folosește este recomandarea ITU-T G. 652 pentru fibra monomod.
